Przewodnik po przemysłowych maszynach do szycia: rodzaje, części i jak dokonać wyboru

Przemysłowa maszyna do szycia to wytrzymała, szybkobieżna maszyna przeznaczona do ciągłej eksploatacji produkcyjnej — skonstruowana z myślą o obróbce grubych materiałów, pracy przez długie zmiany oraz wykonywaniu jednolitych, niezawodnych ściegów, których nie są w stanie zapewnić maszyny domowe. Jako urządzenie służące do szycia tkanin w różnych gałęziach przemysłu, ma ona zarówno historyczne, jak i funkcjonalne znaczenie dla rozwoju możliwości produkcyjnych.

Znajdują one zastosowanie w wielu gałęziach przemysłu, m.in. w produkcji odzieży, motoryzacji, przemyśle morskim, produkcji plandek, filtracji oraz produkcji namiotów i schronień. Wybór odpowiedniej przemysłowej maszyny do szycia może pomóc przedsiębiorstwu zwiększyć moce produkcyjne i wesprzeć jego rozwój. Niniejszy przewodnik omawia główne typy maszyn, ich kluczowe elementy i funkcje, sposób działania oraz kwestie, które należy wziąć pod uwagę przed zakupem lub modernizacją.

Czym jest przemysłowa maszyna do szycia?

Przemysłowe maszyny do szycia różnią się od modeli domowych pod trzema zasadniczymi względami: prędkością, trwałością oraz możliwościami w zakresie obrabianych materiałów. Chociaż podstawowa obsługa maszyny przemysłowej jest podobna do obsługi maszyny domowej, to jej rozmiar, wytrzymałość oraz przeznaczenie znacznie się od nich różnią.

Standardowa maszyna domowego użytku wykonuje około 400–500 ściegów na minutę (SPM). Maszyny przemysłowe rutynowo pracują z prędkością 3000–8000 SPM, a niektóre modele o dużej prędkości przekraczają nawet 10 000 SPM. Są one również wyposażone w komponenty klasy przemysłowej — solidniejsze ramy, wzmocnione mechanizmy transportu oraz silniki przemysłowe — aby utrzymać taką wydajność przez całą zmianę produkcyjną bez przegrzania lub zużycia.

Różnica w praktyce przejawia się w rodzajach materiałów, z którymi mogą one pracować. Maszyny przemysłowe rutynowo szyją grubsze materiały, takie jak wielowarstwowe płótno, tkaniny powlekane PVC, skóra, nylon balistyczny oraz laminowane kompozyty, które w przypadku maszyn domowych doprowadziłyby do zacięcia lub uszkodzenia w ciągu kilku sekund.

Istnieją różne rodzaje przemysłowych maszyn do szycia, z których każda jest przeznaczona do konkretnych zadań i materiałów, w odróżnieniu od domowych maszyn do szycia, które mają bardziej uniwersalne zastosowanie, ale charakteryzują się ograniczeniami pod względem prędkości, wszechstronności i różnorodności ściegów.

Maszyny do szycia przemysłowe a domowe: najważniejsze różnice

Zanim przejdziemy do porównania, należy zauważyć, że domowe maszyny do szycia mają ograniczoną prędkość, wszechstronność i różnorodność ściegów w porównaniu z modelami przemysłowymi, przez co lepiej nadają się do mniej intensywnych prac rękodzielniczych i sporadycznego użytkowania.

Maszyny przemysłowe oferują zaawansowane funkcje, takie jak automatyczne obcinacze nici, programowalne wzory ściegów oraz automatyczny transport materiału, a wszystko to dostosowane do konkretnych potrzeb produkcyjnych. Funkcji tych zazwyczaj nie spotyka się w domowych maszynach do szycia.

Rodzaje przemysłowych maszyn do szycia

Maszyny do szycia przemysłowe klasyfikuje się przede wszystkim na podstawie konfiguracji stołu roboczego, która decyduje o tym, jakie rodzaje produktów mogą one obsługiwać. Istnieją różne typy maszyn do szycia przemysłowych oraz rodzaje ściegów, z których każdy jest przeznaczony do konkretnych zastosowań i materiałów. Oprócz najpopularniejszych ściegów maszyny specjalistyczne mogą wykonywać również inne rodzaje ściegów, co pozwala na stosowanie szerokiej gamy technik szycia i wykończeń.

1. Płaska platforma

Najpopularniejsza konfiguracja. Powierzchnia robocza jest płaska, dzięki czemu idealnie nadaje się do szycia dużych paneli, banerów, plandek, markiz i innych płaskich lub stosunkowo płaskich materiałów. Większość standardowych przemysłowych maszyn do szycia ściegiem prostym i łańcuszkowym ma konstrukcję płaską.

2. Po spaniu

Umieszczona nad niewielkim słupkiem, co pozwala operatorom szyć wokół trójwymiarowych kształtów lub wykonywać prace przy krawędziach. Powszechnie stosowana w produkcji obuwia, wyrobów skórzanych oraz przy szyciu uprzęży.

3. Łoże cylindrowe

Płaską powierzchnię zastępuje wąskie, cylindryczne ramię, umożliwiające swobodne przesuwanie elementów rurowych, takich jak mankiety, uchwyty toreb i węże. Niezbędne do szycia elementów o zamkniętej konstrukcji.

4. Długoramienna (portalowa)

Wydłużone ramię zapewnia większą przestrzeń roboczą między igłą a korpusem maszyny. Stosowane jest w przypadku produktów wielkoformatowych, takich jak banery, żagle i panele geotekstylne, gdzie grubość materiału stanowi wyzwanie.

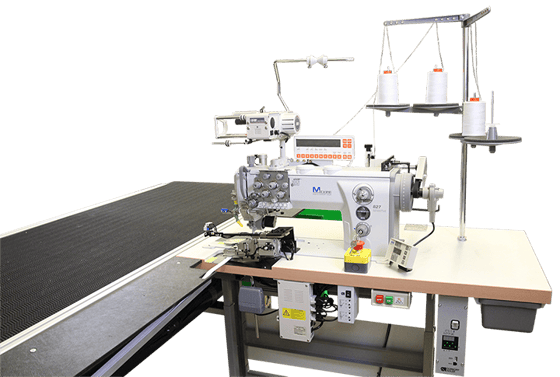

5. Zautomatyzowane systemy szycia / systemy szycia CNC

Systemy sterowane komputerowo automatyzują podawanie materiału, wykonywanie wzorów oraz rozmieszczanie ściegów, co znacznie zmniejsza nakład pracy operatora, poprawia powtarzalność wyników oraz umożliwia realizację skomplikowanych wzorów z prędkością produkcyjną. Ponadto systemy te oferują zaawansowane funkcje, takie jak automatyczne podawanie materiału i programowalne wzory ściegów, które zwiększają wydajność i poprawiają jakość szytych produktów. Proces ten jest usprawniony, ponieważ te zautomatyzowane systemy wykonują wiele funkcji automatycznie, minimalizując konieczność ręcznej interwencji i zwiększając spójność procesów produkcyjnych. Digitran Miller Weldmaster Digitran stworzone z myślą o tej kategorii zastosowań — w szczególności doprodukcji tkanin z nadrukiem cyfrowym orazznaków i banerów.

Niektórzy producenci włączają szycie bezpośrednio do zintegrowanych linii automatycznych do zgrzewania i szycia, dzięki czemu jedna maszyna może przełączać się między zgrzewaniem a szyciem w zależności od wymagań dotyczących produktu.

Główne elementy przemysłowej maszyny do szycia i ich funkcje

Zrozumienie działania poszczególnych elementów pomaga operatorom w rozwiązywaniu problemów, szkoleniu nowych pracowników oraz ocenie maszyn przed zakupem. Niniejszy rozdział poświęcony jest kluczowym częściom przemysłowych maszyn do szycia oraz ich funkcjom.

• Igła: Główny element penetrujący. Igły przemysłowe klasyfikuje się według systemu (np. DB x 1 dla ściegu okiem zamkniętym), rodzaju ostrza oraz grubości. Wybór niewłaściwej igły do danego materiału jest najczęstszą przyczyną pomijania ściegów i uszkodzeń materiału. Podczas nawlekania należy zawsze płynnie przeciągać nić przez każdą prowadnicę, aby zapewnić odpowiednie napięcie i pewne nawleczenie.
• Stopka: Utrzymuje materiał płasko przy systemie transportu podczas szycia. Różne rodzaje stopek (stopka krocząca, stopka rolkowa, stopka z prowadnicą krawędziową) nadają się do różnych materiałów i zastosowań.
• Transporter: ząbkowana lub gładka płytka, która przesuwa materiał do przodu przy każdym cyklu szycia. Konstrukcja mechanizmu transportu — transport kroplowy, transport różnicowy, transport igłowy lub stopka krocząca — decyduje o tym, jak dobrze grube lub elastyczne materiały przesuwają się bez zniekształceń.
• Szpulka: Służy do przechowywania nici dolnej w maszynach do szycia ściegiem okiem. Szpulki przemysłowe są zazwyczaj większe od ich domowych odpowiedników i muszą być odpowiednio napięte, aby zapewnić stałą jakość ściegu. Nić górna przeplata się z nicią szpulkową, tworząc mocne szwy okiem, które są niezbędne dla zapewnienia trwałości w przypadku różnych tkanin i projektów szycia.
• Płytka dociskowa (płytka igłowa): Metalowa powierzchnia znajdująca się pod stopką, wyposażona w otwór umożliwiający przechodzenie igły. Wielkość i kształt otworu są dostosowane do rodzaju igły i ściegu.
• Regulacja naprężenia: Służy do regulacji naprężenia górnej nici. Odpowiednie naprężenie zapewnia równomierny ścieg, w którym supełek znajduje się w środkowej części grubości materiału. Zbyt duże naprężenie powoduje marszczenie się materiału; zbyt małe – tworzenie pętelek. Należy zawsze dostosowywać naprężenie w razie potrzeby, aby zapewnić prawidłowe ściegi i zapobiec zrywaniu się nici.
• Pedał nożny: Pełni funkcję głównego elementu sterującego maszyną. Naciśnięcie pedału nożnego uruchamia szycie i ustala długość ściegu, zapewniając operatorowi precyzyjną kontrolę nad prędkością i kierunkiem.
• Silnik (serwo lub sprzęgłowy): Silniki serwo zapewniają regulację prędkości obrotowej oraz energooszczędność, dzięki czemu lepiej sprawdzają się w pracach wymagających precyzji oraz przy materiałach wymagających powolnego rozruchu. Silniki sprzęgłowe utrzymują stałą prędkość obrotową i nadają się do produkcji wielkoseryjnej przy dużych prędkościach.
• Panel sterowania (w modelach zautomatyzowanych): Służy do regulacji długości ściegu, prędkości, wyboru programu oraz wyświetlania informacji diagnostycznych. Nowoczesne systemy szycia CNC umożliwiają operatorom zapisywanie i przywoływanie programów szycia dla różnych produktów.
• Regulatory długości ściegu: Służą do regulacji długości ściegu. Mają kluczowe znaczenie dla spełnienia wymagań dotyczących wytrzymałości szwu — gęstość ściegu (liczba ściegów na cal) ma bezpośredni wpływ na wytrzymałość szwu na rozciąganie.

Wskazówka: Podczas nawlekania przemysłowej maszyny do szycia należy pamiętać o przeciągnięciu nici przez wszystkie prowadnice i krążki napinające we właściwej kolejności. Ten prosty zabieg pozwala zapobiec wielu typowym problemom i zapewnia płynną pracę urządzenia.

Jak działają przemysłowe maszyny do szycia?

Wszystkie przemysłowe maszyny do szycia tworzą ściegi poprzez splatanie nici pochodzących z dwóch źródeł: nici górnej (podawanej ze szpuli przez układ napinający i igłę) oraz nici dolnej (pochodzącej ze szpulki lub pętelkownika). Rodzaj ściegu zależy od sposobu splatania się tych nici.

W maszynie do szycia ściegiem zamkniętym — najpopularniejszym typie — igła przeprowadza górną nić w dół przez materiał do obracającego się mechanizmu hakowego znajdującego się pod płytką igłową. Haczyk chwyta pętelkę nici górnej i owija ją wokół nici szpulkowej, łącząc obie nici w momencie podnoszenia się igły. Ścieg prosty jest najpopularniejszym i najbardziej uniwersalnym ściegiem wykonywanym przez maszyny do ściegu okiem zamkniętym; stosuje się go do prostych szwów, obszywania brzegów oraz ogólnej produkcji odzieży. Na przykład przemysłowe maszyny do szycia mogą wykonywać ścieg prosty przez wiele warstw materiału jednocześnie, co pozwala producentom zaoszczędzić czas i pieniądze dzięki zwiększeniu wydajności i produktywności.

Maszyny do szycia ściegiem łańcuszkowym nie wykorzystują szpulki — zamiast tego pętelkownik umieszczony pod materiałem tworzy łańcuch splecionych pętelek, używając wyłącznie nici górnej. Jest to szybsze i łatwiejsze do nawlekania, jednak szew może się rozpruć, jeśli ostatni ścieg nie zostanie odpowiednio zabezpieczony.

Zautomatyzowane systemy szycia wykorzystują programowalne systemy przemieszczania materiału — stoły posuwowe z napędem serwo, systemy przenośnikowe lub ramiona robotyczne, które przesuwają materiał zgodnie z zaprogramowaną ścieżką — eliminując w ten sposób czynnik zmienności związany z ręcznym podawaniem materiału przez operatora i zapewniając spójne, powtarzalne szwy przy produkcji wielkoseryjnej.

Konserwacja przemysłowych maszyn do szycia

Dobrze konserwowane przemysłowe maszyny do szycia mogą działać niezawodnie przez dziesiątki lat, a regularna konserwacja ma kluczowe znaczenie dla przedłużenia żywotności sprzętu. Należy jednak pamiętać, że maszyny te wymagają znacznych nakładów na konserwację, co dla przedsiębiorstw może być kosztowne i czasochłonne. Zaniedbane maszyny ulegają awarii w trakcie zmiany. Najważniejsze czynności konserwacyjne według częstotliwości:

• Codziennie: Należy usunąć kłaczki i kurz, nasmarować ruchome elementy oraz sprawdzić, czy nie ma poluzowanych śrub.
• Co tydzień: Należy sprawdzić paski, upewnić się co do ich napięcia oraz wyczyścić zęby transportowe i obszar szpulki.
• Co miesiąc: Dokładne czyszczenie, kontrola elementów elektrycznych, sprawdzenie rozrządu.

Jeśli urządzenie wydaje nadmierny hałas, może to oznaczać konieczność smarowania lub niewłaściwe ustawienie elementów. Przestrzeganie wytycznych producenta dotyczących konserwacji może pomóc w rozwiązaniu tych problemów i zapewnić optymalną wydajność.

Codziennie

• Proszę wyczyścić transporter materiału i płytkę dociskową: szybko gromadzą się na nich kłaczki, fragmenty nici i pył z tkaniny. Należy je czyścić po każdym cyklu produkcyjnym.
• Sprawdź stan igły: Tępa lub wygięta igła powoduje pomijanie ściegów, zaciąganie się materiału i zrywanie nici. Należy ją wymienić przy pierwszych oznakach zużycia.
• Sprawdź przebieg nici i jej napięcie: na początku każdej zmiany wykonaj szybki szew próbny. Pozwoli to wykryć zmiany napięcia, zanim wpłyną one negatywnie na przebieg produkcji.

Co tydzień

• Należy smarować ruchome elementy: Należy postępować zgodnie z wytycznymi dotyczącymi punktów smarowania zawartymi w instrukcji obsługi maszyny. Obszarów wolnych od oleju w nowoczesnych maszynach nie należy smarować — nadmierne smarowanie powoduje tyle samo problemów, co niedostateczne smarowanie.
• Proszę sprawdzić komorę szpulki i obszar igły: Nagromadzenie kłaczków w okolicy igły jest główną przyczyną zrywania się nici i nierówności ściegu.
• Należy sprawdzić paski i elementy układu napędowego: Zużyte paski powodują wahania prędkości i mogą pęknąć bez ostrzeżenia.

Miesięcznik / Czasopismo

• Sprawdzenie synchronizacji: Zależność między wkłuwaniem igły a obrotem szpilki musi mieścić się w zakresie określonych parametrów. Odchylenia w synchronizacji powodują powtarzające się pomijanie ściegów i wymagają interwencji wykwalifikowanego technika.
• Proszę wymieniać części zużywające się z wyprzedzeniem: płytki gardzielowe, stopki, zęby transportowe i zespoły chwytaków ulegają zużyciu. Planowa wymiana tych elementów jest tańsza niż awaryjne przestoje.
• Przeglądaj dokumentację serwisową: Śledź wymiany części i naprawy, aby zidentyfikować powtarzające się przyczyny awarii.

W przypadku Miller Weldmaster zespół serwisowy zapewnia wsparcie w zakresie konserwacji, części zamienne oraz szkolenia. Dane kontaktowe znajdują się na dole tej strony.

W przypadku zastosowań wymagających zarówno szycia, jak i zgrzewania — takich jak wykańczanie banerów, które łączy obszyte brzegi z zgrzewanymi kieszeniami na linkę — Miller Weldmaster maszyny obsługujące oba procesy kolejno lub na tej samej platformie. Dowiedz się więcej o technologii szycia przemysłowego tej firmy oraz o różnicach między zgrzewaniem a szyciem banerów.

Jak wybrać przemysłową maszynę do szycia

Wybór odpowiedniej przemysłowej maszyny do szycia ma kluczowe znaczenie dla zaspokojenia potrzeb produkcyjnych i osiągnięcia celów biznesowych. Wybór odpowiedniej maszyny zależy od używanych materiałów, wielkości produkcji, wymagań dotyczących szwów oraz budżetu – należy pamiętać, że przemysłowe maszyny do szycia mogą być dość drogie, co dla niektórych firm może stanowić przeszkodę. Proszę przeanalizować poniższe czynniki decyzyjne w podanej kolejności:

1. Proszę określić rodzaj materiału: gramatura tkaniny, rodzaj powłoki oraz jej elastyczność mają decydujący wpływ na wybór systemu transportu materiału, systemu igieł oraz wymaganego rodzaju ściegu. Maszyny przemysłowe są zaprojektowane do obróbki cięższych materiałów, takich jak skóra, płótno i tkaniny żeglarskie, co czyni je idealnymi do wymagających zastosowań, takich jak tapicerka i tekstylia techniczne. Maszyna dostosowana do drukowanych banerów z poliestru nie będzie odpowiednim wyborem do obróbki plandeki PVC o gramaturze 32 uncji.
2. Proszę określić wymagania dotyczące szwu: Czy szew musi być wodoodporny? Czy ma przenosić obciążenia? Czy ma być widoczny? Odpowiedź na te pytania może całkowicie wykluczyć szycie na rzecz zgrzewania lub wskazać konkretny rodzaj ściegu.
3. Określenie potrzeb w zakresie wydajności: Produkcja na dużą skalę uzasadnia wprowadzenie automatyzacji. Jeśli wytwarzają Państwo ten sam produkt w znacznych ilościach, programowalny lub sterowany numerycznie system szycia pozwala obniżyć koszty pracy i zmniejszyć liczbę wad. Maszyny przemysłowe są wszechstronne i oferują zaawansowane funkcje, takie jak automatyczne obcinacze nici, programowalne wzory ściegów oraz automatyczne podawanie materiału, co pozwala zwiększyć wydajność i precyzję w zależności od potrzeb produkcyjnych.
4. Proszę ocenić konfigurację stołu roboczego: Należy dopasować stół maszyny do geometrii produktu. Banery i plandeki wymagają stołu płaskiego lub z długim ramieniem. Elementy cylindryczne wymagają stołu cylindrycznego.
5. Proszę rozważyć kwestię integracji: czy maszyna musi być podłączona do innych urządzeń – takich jak urządzenia do cięcia, spawania, zaginania krawędzi czy pakowania? W środowiskach produkcji ciągłej zintegrowane systemy przewyższają wydajnością maszyny działające w trybie autonomicznym.
6. Należy wziąć pod uwagę łatwość serwisowania: dostępność części, czas reakcji serwisu oraz wsparcie szkoleniowe mają równie duże znaczenie, co parametry techniczne maszyny. Szybka maszyna, która stoi bezczynnie przez dwa tygodnie w oczekiwaniu na część, stanowi kosztowny problem.

Rozważając różne typy silników, należy pamiętać, że silniki serwo charakteryzują się cichą pracą, energooszczędnością oraz precyzyjną regulacją prędkości, a ich zużycie energii jest o 60–80% niższe niż w przypadku silników z sprzęgłem. Silniki z sprzęgłem są tradycyjne, wytrzymałe i preferowane w zastosowaniach fabrycznych wymagających dużej wydajności i wysokiej prędkości, jednak są one głośniejsze. Do czołowych marek na rynku przemysłowym należą Juki, Kansai, Pegasus i Brother.
