Zgrzewarka RF do banerów i znaków: kiedy głowica ruchoma przewyższa prasę stacjonarną

Gdy firma reklamowa rozpoczyna produkcję paneli billboardowych, wielkoformatowych oklejenia budynków lub grafiki architektonicznej, wyzwania wykraczają poza sam proces zgrzewania. Materiały stają się większe, długości szwów wzrastają, a przemieszczanie ponadgabarytowych paneli przez tradycyjną stacjonarną prasę RF może stać się poważnym wąskim gardłem w procesie produkcyjnym.

Zgrzewarka radiowa do banerów i znaków wykorzystuje energię o częstotliwości radiowej do zgrzewania od wewnątrz kompatybilnych materiałów, takich jak PVC i poliuretan (PU), tworząc hermetyczne, odporne na warunki atmosferyczne połączenie, które jest niemal niewidoczne. Chociaż zarówno stacjonarne, jak i mobilne systemy zgrzewania radiowego wykorzystują tę samą technologię zgrzewania, przebieg procesu jest zasadniczo odmienny.

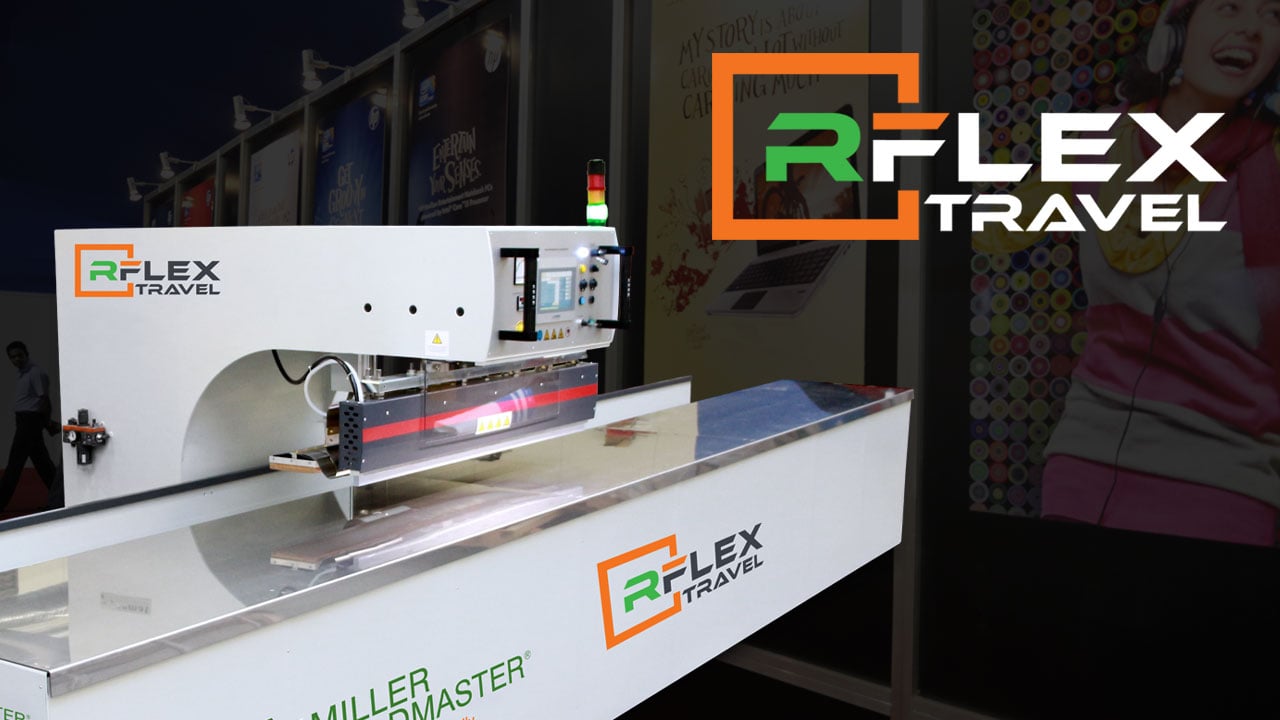

W przypadku urządzenia Miller Weldmaster RFlex materiał pozostaje nieruchomy na stole roboczym, podczas gdy głowica zgrzewająca RF przemieszcza się wzdłuż precyzyjnej prowadnicy wzdłuż linii zgrzewu. Taka konstrukcja ogranicza do minimum konieczność przenoszenia materiału, poprawia wyrównanie zgrzewu oraz znacznie zwiększa wydajność obróbki grafiki wielkoformatowej.

Niezależnie od tego, czy zajmują się Państwo produkcją powierzchni billboardowych, grafiki architektonicznej czy wielkoformatowych paneli banerowych, zrozumienie, w jakich sytuacjach system RF z ruchomą głowicą zapewnia korzyści, może pomóc Państwu w zwiększeniu wydajności i poprawie jakości produktów.

Kluczowe wnioski

• Zgrzewanie RF pozwala uzyskać hermetyczne, wodoszczelne połączenia poprzez wytwarzanie ciepła wewnątrz kompatybilnych materiałów, zamiast ogrzewania ich powierzchni.
• RFlex to stacjonarna maszyna produkcyjna wyposażona w głowicę spawalniczą, która porusza się wzdłuż precyzyjnej szyny, podczas gdy materiał pozostaje płasko ułożony na stole roboczym.
• Utrzymanie materiału w bezruchu ogranicza trudności związane z obsługą grafik wielkoformatowych oraz poprawia spójność połączeń na długich szwach.
• Zgrzewanie RF jest przeznaczone do termoplastów o zgodnej polaryzacji, w tym materiałów z PVC i PU, powszechnie stosowanych w produkcji znaków i banerów.
• RFlex to stała instalacja produkcyjna wymagająca odpowiedniego zaplanowania obiektu, zasilania elektrycznego, sprężonego powietrza oraz profesjonalnego montażu.

Czym jest zgrzewarka RF do banerów i znaków?

Zgrzewarka RF do banerów i znaków to maszyna przemysłowa, która wykorzystuje energię o częstotliwości radiowej (RF), znaną również jako częstotliwość wysoką (HF), do trwałego łączenia materiałów termoplastycznych. W odróżnieniu od zgrzewania gorącym powietrzem lub gorącym klinem — które polegają na podgrzewaniu powierzchni materiału — zgrzewanie RF wytwarza ciepło wewnątrz materiału poprzez wzbudzanie cząsteczek w materiałach kompatybilnych.

W wyniku tego procesu powstają:

• Szczelne szwy
• Wodoszczelne spoiny
• Mocne, ciągłe pod względem strukturalnym połączenia
• Czyste, niemal niewidoczne linie szwów

W zastosowaniach zewnętrznych, gdzie produkty narażone są na działanie wiatru, wilgoci, promieniowania UV oraz wieloletnich obciążeń środowiskowych, zgrzewanie radiowe zapewnia trwałość i estetyczny wygląd wymagane w wielu specyfikacjach.

Jak działa spawanie RF

W trakcie cyklu zgrzewania radiowego:

1. Materiał umieszcza się pomiędzy górną a dolną elektrodą.
2. Energia o częstotliwości radiowej przechodzi przez materiał.
3. Cząsteczki polarne ulegają gwałtownym drganiom, wytwarzając ciepło wewnątrz siebie.
4. Podczas topienia materiału wywierany jest nacisk.
5. Po ostygnięciu powstaje trwałe połączenie spawane.

Ponieważ ciepło powstaje wewnątrz materiału, a nie na jego powierzchni, zgrzewanie radiowe zapewnia niezwykle stałą jakość spoiny od początku do końca procesu.

Materiały kompatybilne ze spawaniem RF

Zgrzewanie RF wymaga materiałów termoplastycznych o polaryzacji, które reagują na energię elektromagnetyczną.

Do typowych materiałów należą:

• Winyl PVC wzmocniony siatką
• PVC nieprzepuszczające światła
• Tkaniny powlekane poliuretanem (PU)
• Wiele tekstyliów z powłoką techniczną wykorzystywanych w grafice architektonicznej

Materiały takie jak poliester, nylon i inne tkaniny niepolarne nie nadają się do zgrzewania radiowego i należy je przetwarzać przy użyciu technologii gorącego powietrza lub gorącego klina. Przed wyborem zgrzewania radiowego jako podstawowej metody produkcji należy zawsze sprawdzić kompatybilność materiałów.

Spawanie RF a spawanie gorącym powietrzem

Obie technologie pozwalają uzyskać wytrzymałe szwy, jednak każda z nich odpowiada innym potrzebom produkcyjnym.

W przypadku codziennego wykańczania banerów zgrzewanie gorącym powietrzem pozostaje doskonałym rozwiązaniem.

W przypadku grafiki wielkoformatowej, gdzie kluczowe znaczenie mają odporność na warunki atmosferyczne, wygląd połączeń oraz integralność strukturalna, zgrzewanie radiowe zapewnia korzyści, których nie są w stanie zapewnić technologie oparte na ogrzewaniu powierzchniowym.

Dlaczego urządzenie RFlex zmienia przebieg pracy

Największą różnicą między maszyną RFlex a tradycyjną prasą RF nie jest jakość spoiny, lecz sposób, w jaki materiał przechodzi przez proces produkcyjny.

Materiał pozostaje na swoim miejscu

W przypadku wielu tradycyjnych pras RF operatorzy podają materiał przez stałą stację zgrzewania.

Urządzenie RFlex działa inaczej.

Sama maszyna pozostaje zamontowana na stałe, podczas gdy głowica zgrzewająca RF przemieszcza się wzdłuż precyzyjnej prowadnicy liniowej nad nieruchomym materiałem. Operatorzy muszą jedynie umieścić panel na stole roboczym, wyrównać szew za pomocą wskaźników laserowych i rozpocząć cykl zgrzewania.

Takie podejście znacznie ułatwia obsługę grafik o ponadstandardowych rozmiarach, które w przeciwnym razie wymagałyby zaangażowania wielu operatorów lub rozbudowanych przygotowań.

Ulepszona obsługa dużych paneli

Przenoszenie dużych paneli billboardowych i okładzin elewacyjnych przy użyciu konwencjonalnego sprzętu może być trudne.

Pomocne jest utrzymanie materiału w bezruchu:

• Zmniejszenie zmęczenia operatorów
• Ograniczenie przesuwania się paneli
• Poprawienie wyrównania szwów
• Uprość produkcję grafiki o dużych rozmiarach

Zamiast kontrolować przemieszczanie się materiału w trakcie spawania, operatorzy skupiają się na precyzyjnym ustawieniu przed rozpoczęciem cyklu.

Stała jakość spoin na długich szwach

Utrzymanie stałego nacisku i prawidłowego ustawienia podczas wykonywania długich spoin ma kluczowe znaczenie w przypadku produktów przeznaczonych do użytku na zewnątrz.

Precyzyjnie sterowana głowica przesuwna RFlex zapewnia utrzymanie stałych parametrów zgrzewania na całej długości spoiny, co pozwala uzyskać jednolitą jakość zgrzewu od początku do końca.

W przypadku producentów zajmujących się wytwarzaniem powierzchni billboardowych, grafiki architektonicznej lub oklejenia budynków ta spójność pozwala ograniczyć konieczność ponownej obróbki, poprawiając jednocześnie jakość gotowego produktu.

RFlex a stacjonarny RFlex

Oba systemy Miller Weldmaster wykorzystują tę samą technologię zgrzewania radiowego i zapewniają taką samą wysoką jakość hermetycznych połączeń.

Główną różnicą jest przebieg pracy.

Stacjonarny RFlex

Najbardziej odpowiednie dla:

• Panele średniej wielkości
• Standardowe serie produkcyjne
• Procesy, w których materiał można efektywnie podawać przez stanowisko spawalnicze

RFlex Podróż

Idealny w następujących sytuacjach:

• Panele stają się wyjątkowo duże
• Transport materiałów ogranicza wydajność
• Długie odcinki szwów są powszechne
• Grafiki o dużych rozmiarach wymagają usprawnienia procesu pracy

Decyzja ta nie dotyczy jakości spawania — chodzi o wybór procesu, który najlepiej pasuje do Państwa środowiska produkcyjnego.

Kiedy firma produkująca znaki powinna rozważyć zastosowanie zgrzewania radiowego?

Spawanie RF ma największy sens, gdy Państwa produkcja obejmuje:

• Powierzchnie reklamowe
• Okleiny budowlane
• Grafika architektoniczna
• Duże wyświetlacze zewnętrzne
• Grafika o wysokiej jakości, w której istotny jest wygląd łączeń
• Produkcja materiałów z PVC i PU

Spawanie gorącym powietrzem pozostaje preferowanym rozwiązaniem w następujących przypadkach:

• Wykonanie standardowych obszyć banerów
• Przetwarzanie mieszanych rodzajów materiałów
• Obróbka tkanin poliestrowych lub siatkowych
• Maksymalizacja wydajności w codziennej produkcji banerów

Wybór odpowiedniej technologii zależy od Państwa produktów, materiałów, wielkości produkcji oraz wymagań klientów.

Wymagania dotyczące obiektu

System RFlex jest systemem przeznaczonym do stałej produkcji i należy go odpowiednio zaplanować.

Do typowych kwestii, które należy wziąć pod uwagę, należą:

• Powierzchnia przeznaczona na ten cel
• Właściwa obsługa instalacji elektrycznej
• Przyłącze sprężonego powietrza
• Miejsce składowania materiałów
• Profesjonalny montaż
• Szkolenie operatorów

Wczesne zaplanowanie tych wymagań pomaga zapewnić sprawny przebieg instalacji oraz szybsze uruchomienie produkcji.

Opcjonalna technologia FREEWeld

Urządzenie RFlex można również skonfigurować z opcją FREEWeld, która umożliwia spawanie bez konieczności utrzymywania przez stopkę uziemiającą pełnego, płaskiego kontaktu z powierzchnią roboczą.

Rozszerza to wszechstronność maszyny w zakresie produktów o skomplikowanych kształtach lub konfiguracjach spoin, przy jednoczesnym zachowaniu jakości zgrzewania radiowego.

Czy model RFlex jest odpowiedni dla Państwa warsztatu?

Jeśli w ramach Państwa działalności regularnie realizują Państwo projekty obejmujące ponadgabarytowe grafiki z PVC, panele billboardowe, okleiny budynków lub ekspozycje architektoniczne, urządzenie RFlex oferuje proces produkcyjny zaprojektowany specjalnie z myślą o tych zastosowaniach.

Utrzymując materiał w bezruchu podczas przemieszczania się głowicy zgrzewającej RF po stole roboczym, producenci mogą uprościć obsługę, poprawić spójność szwów oraz zwiększyć wydajność w przypadku produktów wielkoformatowych.

Wybór najlepszej maszyny zależy od składu używanych materiałów, rozmiarów paneli, wielkości produkcji oraz wymagań dotyczących organizacji pracy. Specjaliści ds. zastosowań Miller Weldmaster pomogą Państwu ustalić, czy najlepszym rozwiązaniem dla Państwa działalności RFlex model RFlex , czy stacjonarny RFlex .
