Producent z branży medycznej nie tylko nabywa maszynę — inwestuje w proces produkcyjny, który musi sprostać audytom sterylności, protokołom walidacji oraz szczegółowej kontroli jakości zgrzewów. Sprzęt do zgrzewania tkanin medycznych to specjalistyczne maszyny — zazwyczaj systemy zgrzewania radiowego (RF) lub dielektrycznego — które łączą termoplasty klasy medycznej, takie jak PVC, PU/TPU i EVA, tworząc hermetyczne zgrzewy stosowane w workach do infuzji, workach na krew oraz obłożeniach chirurgicznych. Wybór odpowiedniego systemu wymaga usystematyzowanego podejścia. W niniejszym przewodniku omówimy pięć kluczowych kryteriów oceny: kompatybilność materiałów, integralność zgrzewu, wydajność produkcyjną, spójność pracy operatorów oraz długoterminową niezawodność eksploatacyjną.
Kluczowe wnioski
- Urządzenia do zgrzewania tkanin medycznych muszą spełniać wymagania dotyczące sterylności, szczelności oraz dokumentacji produkcyjnej wykraczające poza standardy obowiązujące dla przemysłowych zgrzewarek.
- Pierwszym kryterium jest kompatybilność materiałów — zgrzewaniu radiowemu poddawać można wyłącznie polarne tworzywa termoplastyczne, takie jak PVC, PU/TPU i EVA, a technologia ta pozwala wyeliminować ryzyko zanieczyszczenia spowodowanego przez igły i kleje w sterylnej produkcji medycznej.
- Badania szczelności (próby rozciągania, próby szczelności, badania optyczne) powinny stanowić integralną część oceny sprzętu — a nie być traktowane jako kwestia drugorzędna.
- Zmienność wynikająca z czynnika ludzkiego stanowi poważne ryzyko; niezbędne są programowalne i powtarzalne receptury spawania.
- Długoterminowe wsparcie techniczne i łatwość serwisowania mają bezpośredni wpływ na czas sprawności sprzętu oraz ciągłość procesu walidacji.
Dlaczego urządzenia do zgrzewania tkanin medycznych nie są maszynami ogólnego przeznaczenia
Zakup sprzętu do zgrzewania tkanin medycznych oznacza nabycie sprawdzonego procesu — a nie tylko samego sprzętu. W odróżnieniu od przemysłowego zgrzewania tkanin stosowanego w różnych gałęziach przemysłu do produkcji takich materiałów jak plandeki, banery czy markizy, zastosowania medyczne wymagają hermetycznych, sterylnych połączeń, które są odporne na ciśnienie, zapewniają szczelność w stosunku do płynów oraz spełniają wymogi regulacyjne; choć technologia zgrzewania tkanin może zapewnić znaczące korzyści w porównaniu z szyciem, tworząc mocniejsze szwy o większej trwałości i umożliwiając bardziej wydajną produkcję, w przypadku zastosowań medycznych nadal najważniejsze są sterylność i zgodność z przepisami.
W środowisku przemysłowym niewielkie odchylenia mogą powodować wady estetyczne. W produkcji wyrobów medycznych te same odchylenia mogą natomiast zagrażać bezpieczeństwu pacjentów. Ta zasadnicza różnica powoduje, że wymagania dotyczące precyzji, powtarzalności i dokumentacji są znacznie wyższe.
Czym spawanie medyczne różni się od spawania przemysłowego?
Zakup sprzętu do zgrzewania tkanin medycznych oznacza nabycie sprawdzonego procesu — a nie tylko samego sprzętu. W odróżnieniu od przemysłowego zgrzewania tkanin stosowanego w różnych gałęziach przemysłu do produkcji takich materiałów jak plandeki, banery czy markizy, zastosowania medyczne wymagają hermetycznych, sterylnych połączeń, które są odporne na ciśnienie, zapewniają szczelność w stosunku do płynów oraz spełniają wymogi regulacyjne; choć zgrzewanie może zapewnić znaczące korzyści w porównaniu z szyciem, tworząc mocniejsze szwy o większej trwałości i umożliwiając bardziej wydajną produkcję, w medycynie nadal priorytetem pozostaje sterylność i zgodność z przepisami.
Kryterium oceny nr 1: Kompatybilność materiałów
W procesie zgrzewania tkanin medycznych wykorzystuje się materiały termoplastyczne w celu uzyskania wytrzymałych połączeń, jednak nie wszystkie z nich nadają się do zgrzewania radiowego. Tylko materiały polarne skutecznie reagują na energię radiową, dlatego ocena kompatybilności materiałów stanowi pierwszy i najważniejszy etap oceny pod kątem uzyskania wytrzymałych połączeń, a zrozumienie procesu zgrzewania wysokoczęstotliwościowego termoplastów polarnych pomoże Państwu ocenić, które materiały nadają się do Państwa zastosowania.
Jakie materiały są najczęściej stosowane w zgrzewaniu tkanin medycznych?
- PVC (polichlorek winylu)
- PU/TPU (poliuretan/termoplastyczny poliuretan)
- EVA (etylen-octan winylu)
- Tkaniny pokryte powłoką z TPU
Są to popularne tkaniny medyczne stosowane w tekstyliach medycznych, ponieważ – w przeciwieństwie do włókien naturalnych – mogą się topić i łączyć w kontrolowanych warunkach zgrzewania.
Materiały niepolarne, takie jak polietylen (PE) i polipropylen (PP), zazwyczaj nie mogą być zgrzewane za pomocą fal radiowych bez zastosowania dodatków, ponieważ zgrzewanie radiowe opiera się na ogrzewaniu dielektrycznym tworzyw polarnych, takich jak PVC i PU.
Dlaczego testy walidacyjne materiałów mają znaczenie przed podjęciem decyzji o zakupie maszyny
Nawet w obrębie tej samej rodziny materiałów powłoki i składy mogą się różnić. Przed zakupem sprzętu producenci powinni zawsze zlecić wykonanie spoin próbnych z wykorzystaniem dokładnie tej samej partii materiału, a także najpierw zweryfikować konkretne powłoki, grubości oraz inne specyficzne właściwości materiałów. Zapewnia to kompatybilność i pozwala uniknąć kosztownych niespodzianek podczas produkcji, potwierdzając jednocześnie, że maszyna jest dostosowana do konkretnej partii materiału i składu producenta.
Kryterium oceny nr 2: Badanie integralności uszczelnienia i sterylności
Uszczelnienie hermetyczne nie jest szczelne jedynie w teorii — musi to zostać potwierdzone w rzeczywistych warunkach eksploatacji. Zgrzewanie wysokoczęstotliwościowe zapewnia wodoodporne, odporne na strzępienie połączenia oraz gładkie wykończenie bez widocznych szwów, poprawiając jakość uszczelnienia tam, gdzie spójność ma największe znaczenie, zwłaszcza w zastosowaniach zgrzewania PVC metodą RF, wymagających mocnych, bezszwowych połączeń.
Czym jest uszczelnienie hermetyczne i w jaki sposób się je weryfikuje?
Uszczelnienie hermetyczne to szczelne połączenie, które zapobiega przedostawaniu się gazów lub cieczy. Weryfikacja zazwyczaj obejmuje:
- Badanie wytrzymałości na rozciąganie – pozwala zmierzyć wytrzymałość szwu i zweryfikować trwałość połączeń
- Badanie szczelności (spadek ciśnienia) – pozwala potwierdzić szczelność
- Kontrola optyczna – wykrywa widoczne wady
W jaki sposób można sprawdzić szczelność uszczelnienia hermetycznego w wyrobie medycznym?
Proces walidacji powinien rozpocząć się już na etapie oceny sprzętu. Producenci powinni zwrócić się do dostawców o udostępnienie danych z badań, dokumentacji dotyczącej powtarzalności oraz dowodów potwierdzających stałą jakość spoin. Włączenie walidacji do procesu wyboru sprzętu pozwala zaoszczędzić czas i ograniczyć ryzyko w późniejszym okresie.
Kryterium oceny nr 3: Wymagania dotyczące wydajności i wielkości produkcji
Wydajność należy określić przed dokonaniem oceny maszyn — a nie ustalać ją dopiero po ich zainstalowaniu. Dzięki najnowszym osiągnięciom technologicznym urządzenia do spawania wysokoczęstotliwościowego stały się bardziej wydajne i łatwiejsze w obsłudze, co pozwala operatorom na utrzymanie stałej jakości pracy, a nowoczesna technologia spawania radiowego oraz konstrukcja maszyn są zoptymalizowane pod kątem szybkiej i powtarzalnej produkcji.
Dopasowanie typu maszyny do wielkości produkcji
Różne konfiguracje urządzeń RF zaspokajają różne potrzeby produkcyjne, a standardowe zgrzewarki tej kategorii zazwyczaj wykorzystują zgrzewanie gorącym powietrzem, gorącym klinem lub zgrzewanie RF, dlatego ważne jest, aby zrozumieć, czym różni się zgrzewanie gorącym powietrzem od zgrzewania RF w przypadku uszczelniania tkanin:
- Systemy transportowe – średnia wielkość produkcji, elastyczna produkcja
- Systemy obrotowe/obrotowe stoły – Produkcja ciągła na dużą skalę
- Systemy typu prasowego – precyzja, mniejsze serie produkcyjne
Na wydajność produkcyjną wpływają czas cyklu, stopień automatyzacji oraz geometria detali.
Planowanie z myślą o rozwoju, a nie tylko o bieżącym zapotrzebowaniu
Wybór sprzętu oparty wyłącznie na bieżącym zapotrzebowaniu może w przyszłości prowadzić do powstania wąskich gardeł. Systemy skalowalne, które umożliwiają automatyzację i zapewniają wyższą przepustowość, zapewniają długoterminowe korzyści, a jednocześnie ograniczają długoterminowe wymagania konserwacyjne i związane z tym koszty.
Kryterium oceny nr 4: Mechanizmy zapewniające spójność działań operatora
W branży produkcji wyrobów medycznych jakość spoin nie może zależeć wyłącznie od umiejętności operatora.
Dlaczego różnice wynikające z czynników operacyjnych stanowią zagrożenie dla jakości
Ręczne regulacje czasu, ciśnienia lub mocy powodują wahania w wynikach na poszczególnych zmianach. Ta niekonsekwencja stanowi częsty punkt awarii w środowiskach podlegających regulacjom.
Na co należy zwrócić uwagę w przypadku automatycznego sterowania parametrami spawania
- Programowalne receptury spawania według produktu/numeru katalogowego
- Automatyczne dostosowanie do zmienności materiału
- Monitorowanie w czasie rzeczywistym i wykrywanie usterek
- Systemy zautomatyzowane są szczególnie przydatne w zapewnianiu powtarzalnej kontroli parametrów zgrzewania, zwłaszcza gdy zgrzewanie ultradźwiękowe stanowi idealne rozwiązanie w przypadku cienkich włóknin.
Cechy te zapewniają powtarzalność wyników i ograniczają ryzyko popełnienia błędu przez operatora.
Kryterium oceny nr 5: Łatwość serwisowania i długoterminowe wsparcie
Rzeczywistą wartość sprzętu ocenia się po jego zainstalowaniu.
Pytania, które należy zadać dostawcy przed dokonaniem zakupu
- Czy w cenie zawarta jest instalacja na miejscu oraz szkolenie?
- Jaki jest czas realizacji zamówienia na części zamienne?
- Czy oferują Państwo usługi serwisowe w terenie?
- Jakie wsparcie techniczne jest dostępne po instalacji oraz w trakcie walidacji?
- Czy dostawca zapewnia dokumentację dotyczącą walidacji IQ/OQ/PQ?
Solidne wsparcie posprzedażowe pomaga utrzymać ciągłość działania, a rzetelna pomoc w zakresie zgodności z przepisami zapewnia ciągłość procesu walidacji.
Zgrzewanie radiowe a zgrzewanie ultradźwiękowe w zastosowaniach związanych z tkaninami medycznymi
Zgrzewanie radiowe i ultradźwiękowe to dwie dominujące technologie stosowane w produkcji wyrobów medycznych.
Kiedy spawanie radiowe jest lepszym rozwiązaniem
Zgrzewanie radiowe sprawdza się najlepiej w przypadku termoplastów polarnych, takich jak PVC i PU. Doskonale nadaje się do tworzenia głębokich, jednolitych i hermetycznych zgrzewów w produktach elastycznych, takich jak worki do kroplówek, worki na krew oraz obłożenia chirurgiczne, a te zastosowania medyczne należą do obszarów, w których zgrzewanie radiowe wykazuje się szczególną skutecznością. W przypadku elastycznych produktów termoplastycznych wymagających mocniejszych połączeń zgrzewanie wysokoczęstotliwościowe (HF) jest często preferowane w stosunku do tradycyjnego szycia.
Kiedy zgrzewanie ultradźwiękowe jest lepszym rozwiązaniem
Zgrzewanie ultradźwiękowe lepiej sprawdza się w przypadku cienkich materiałów nietkanych oraz sztywnych elementów. Nie wymaga ono stosowania materiałów polaryzowanych, co sprawia, że jest bardziej wszechstronne w niektórych zastosowaniach, a specjalistyczne zgrzewarki ultradźwiękowe przeznaczone do zastosowań przemysłowych i medycznych mogą pomóc w uzyskaniu spójnych wyników na tych podłożach.
W jaki sposób wydawnictwo „ RFlex ” spełnia te kryteria oceny

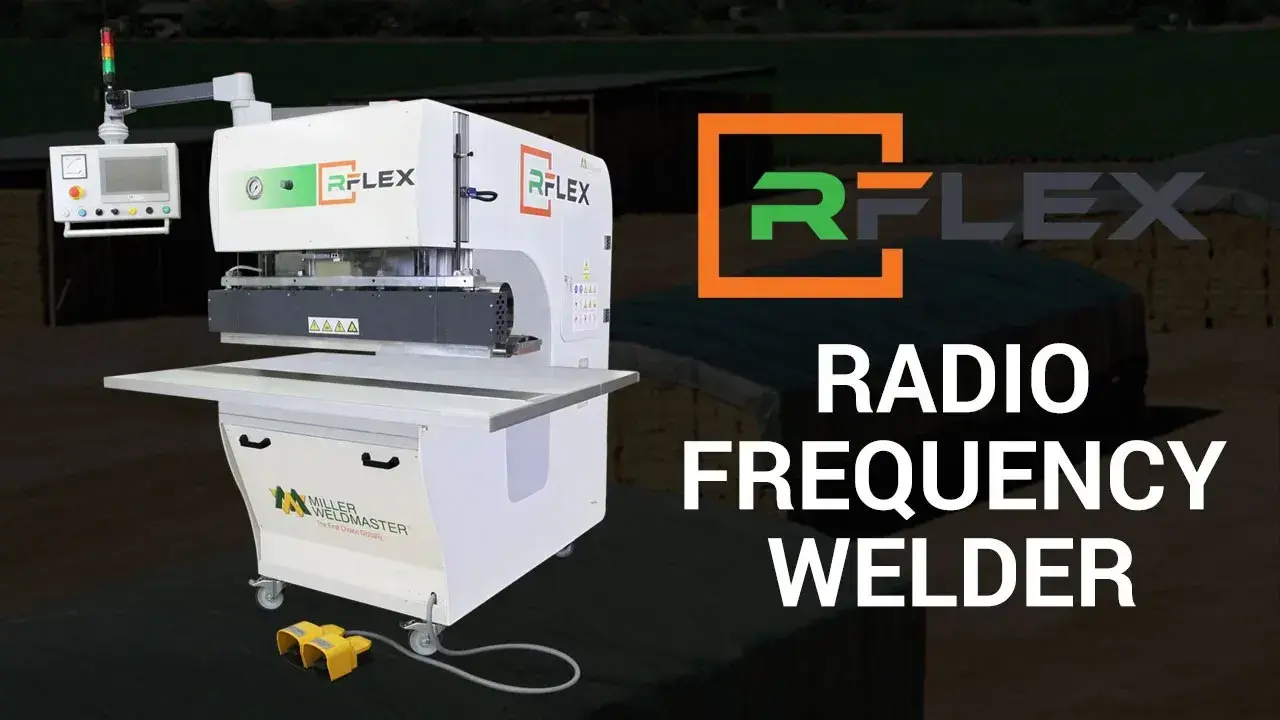

Platforma do zgrzewania prasowego firmy RFlex łączy w sobie kompatybilność materiałową, precyzję i powtarzalność. Zaprojektowana z myślą o małych, skomplikowanych zastosowaniach, zapewnia spójne spoiny o wysokiej jakości w przypadku materiałów klasy medycznej.
Przeznaczone do produkcji małych, precyzyjnych elementów medycznych
Wydawnictwo „ RFlex ” oferuje:
- Precyzyjne spawanie liniowe, punktowe i krzywoliniowe
- Automatyczna regulacja zapewniająca stałą jakość spoin
- Zgodność z PVC, PU i innymi materiałami przeznaczonymi do zastosowań medycznych
Jego konstrukcja umożliwia powtarzalną i zweryfikowaną produkcję, dzięki czemu idealnie nadaje się do wytwarzania wyrobów medycznych.
Prosimy o zlecenie wykonania spawu próbnego na Państwa materiale
Przed podjęciem decyzji o wdrożeniu jakiegokolwiek systemu producenci powinni zweryfikować jego wydajność w odniesieniu do faktycznie stosowanych materiałów i geometrii elementów. Testy spawania pozwalają zapewnić kompatybilność, zweryfikować szczelność połączeń oraz potwierdzić, że system spełnia wymagania produkcyjne.
Najczęściej zadawane pytania dotyczące sprzętu do zgrzewania tkanin medycznych
Do jakich celów stosuje się zgrzewanie radiowe w urządzeniach medycznych?
Zgrzewanie radiowe pozwala uzyskać hermetyczne zgrzewy w takich produktach, jak worki do kroplówek, worki na krew oraz obłożenia chirurgiczne. Technologia ta wykorzystuje energię elektromagnetyczną i ciepło do łączenia materiałów bez użycia klejów ani szwów, co poprawia szczelność produktów sterylnych.
Jakie materiały można zgrzewać metodą RF w produkcji wyrobów medycznych?
Powszechnie stosuje się PVC, PU/TPU, EVA oraz tkaniny powlekane TPU. Materiały niepolarne, takie jak PE i PP, wymagają zastosowania alternatywnych procesów.
W jaki sposób weryfikuje się szczelność uszczelnienia w urządzeniu medycznym?
Weryfikacja obejmuje badania wytrzymałości na rozciąganie, badania szczelności oraz kontrolę wzrokową. Dostawcy powinni przedstawić dane dotyczące powtarzalności wyników podczas prób eksploatacyjnych sprzętu.
Zgrzewanie radiowe a zgrzewanie ultradźwiękowe w przypadku urządzeń medycznych — która metoda jest lepsza?
Wybór najlepszej metody zależy od materiału i przeznaczenia. Technologia RF doskonale sprawdza się w przypadku elastycznych tworzyw termoplastycznych, natomiast technologia ultradźwiękowa jest odpowiednia dla włóknin i elementów sztywnych.
Jakie certyfikaty powinien posiadać sprzęt spawalniczy przeznaczony do zastosowań medycznych?
Chociaż same urządzenia nie posiadają certyfikatu, muszą zapewniać zgodność z normą ISO 13485 oraz wymogami FDA dotyczącymi identyfikowalności.
Czym są IQ, OQ i PQ w produkcji wyrobów medycznych?
Są to następujące etapy walidacji: kwalifikacja instalacyjna, kwalifikacja operacyjna oraz kwalifikacja wydajnościowa — mające na celu zapewnienie, że sprzęt jest prawidłowo zainstalowany, działa zgodnie ze specyfikacją oraz zapewnia spójne wyniki.
Stosując te pięć kryteriów oceny, producenci mogą z pewnością wybrać sprzęt do zgrzewania tkanin medycznych, który umożliwia sterylną produkcję na dużą skalę, a jednocześnie spełnia wymogi regulacyjne.
