Zgrzewanie radiowe (RF) to technologia stanowiąca podstawę hermetycznych zgrzewów w niektórych z najważniejszych produktów medycznych stosowanych na co dzień — workach na krew, woreczkach z płynami do infuzji, mankietach ciśnieniowych oraz obłożeniach chirurgicznych. W odróżnieniu od metod zgrzewania powierzchniowego, zgrzewanie radiowe generuje ciepło wewnątrz samego materiału, tworząc wiązania na poziomie molekularnym, które wytrzymują ciśnienie płynów, powtarzające się cykle napełniania oraz procesy sterylizacji.
W przypadku producentów z branży medycznej i opieki zdrowotnej różnica między produktem niezawodnym a wadliwym często sprowadza się do jakości połączenia. Zgrzewanie radiowe stało się standardem, ponieważ pozwala uzyskać trwałe, hermetyczne i biokompatybilne połączenia bez konieczności stosowania klejów, nici ani rozpuszczalników.
W niniejszym artykule omówiono zasadę działania zgrzewania radiowego, materiały, które nadają się do tego procesu, zastosowania w służbie zdrowia oparte na tej technologii oraz czynniki, na które należy zwrócić uwagę przy ocenie urządzeń do zgrzewania radiowego przeznaczonych do produkcji.
Kluczowe wnioski
- Zgrzewanie RF pozwala uzyskać hermetyczne połączenia poprzez wewnętrzne ogrzewanie materiałów termoplastycznych za pomocą energii elektromagnetycznej o częstotliwości 27,12 MHz.
- PVC i poliuretan (PU/TPU) to główne materiały stosowane w zastosowaniach zgrzewania radiowego w służbie zdrowia.
- Do typowych zastosowań należą worki na krew, woreczki do infuzji, mankiety ciśnieniowe, obłożenia chirurgiczne oraz produkty do stomii.
- Nie są wymagane żadne kleje ani rozpuszczalniki, co eliminuje ryzyko zanieczyszczenia.
- Spójne parametry spawania — moc, czas i chłodzenie — mają zasadnicze znaczenie dla niezawodności produkcji.
Czym jest zgrzewanie radiowe i dlaczego ma ono znaczenie w przypadku produktów medycznych?
Zgrzewanie radiowe, znane również jako zgrzewanie dielektryczne lub wysokoczęstotliwościowe, to proces łączenia tworzyw termoplastycznych, w którym wykorzystuje się energię elektromagnetyczną do wytworzenia ciepła wewnątrz kompatybilnych materiałów. Dwie elektrody wywierają nacisk, podczas gdy pole radiowe powoduje drgania cząsteczek polarnych, co prowadzi do powstania tarcia i ciepła. Materiał mięknie i ulega stopieniu, tworząc połączenie, które często jest równie wytrzymałe jak sam materiał podstawowy.
To właśnie ten wewnętrzny mechanizm ogrzewania wyróżnia zgrzewanie RF. Tradycyjne metody, takie jak zgrzewanie gorącym powietrzem, polegają na dostarczaniu ciepła z zewnątrz, co może skutkować nierównomiernym połączeniem — zwłaszcza w przypadku materiałów wielowarstwowych. Kleje wiążą się z zagrożeniami chemicznymi, a szycie powoduje powstawanie otworów po igłach, które zagrażają integralności zgrzewu.
Zgrzewanie radiowe całkowicie eliminuje te problemy, co sprawia, że jest to preferowana metoda w przypadku produktów medycznych mających kontakt z płynami.
Dlaczego miejsce połączenia stanowi punkt awarii
W produkcji wyrobów medycznych rzadko zdarza się, by to sam materiał uległ uszkodzeniu jako pierwszy — najczęściej jest to szew, a jakość szwu może mieć bezpośredni wpływ na opiekę nad pacjentem. Produkty takie jak worki na krew i woreczki do infuzji są narażone na działanie ciśnienia, manipulację oraz zmiany temperatury. Każda słabość szwu może prowadzić do wycieków, zanieczyszczenia lub całkowitej awarii.
Z tego powodu proces łączenia traktowany jest jako kluczowa zmienna jakościowa. Spawanie RF zapewnia spójność i niezawodność wymagane w sytuacjach, w których awaria nie wchodzi w grę.
Zgrzewanie radiowe a inne metody zgrzewania stosowane w służbie zdrowia
| Metoda | Źródło ciepła | Hermetyczne uszczelnienie | Wymagane kleje | Typowe zastosowanie |
|---|---|---|---|---|
| Spawanie RF | Wewnętrzne (elektromagnetyczne) | Tak | Nie | Worki na płyny, urządzenia ciśnieniowe |
| Spawanie gorącym powietrzem | Zewnętrzne | Częściowy | Nie | Folie jednowarstwowe |
| Spawanie ultradźwiękowe | Wewnętrzne (drgania) | Tak | Nie | Jednorazowe wyroby z włókniny |
| Klejenie | Chemia | Zmienna | Tak | Zastosowania niezwiązane z cieczami |
| Szycie | Mechanika | Nie | Tak | Tkaniny konstrukcyjne |
W jakich produktach medycznych stosuje się zgrzewanie radiowe?
Zgrzewanie RF znajduje szerokie zastosowanie w branży opieki zdrowotnej oraz przemyśle medycznym w typowych zastosowaniach wymagających hermetycznego uszczelnienia produktów medycznych wykonanych z materiałów termoplastycznych, zwłaszcza tam, gdzie niezbędne są hermetyczne i biokompatybilne uszczelnienia.
Urządzenia do podawania i pobierania płynów
Produkty takie jak worki do infuzji, worki do pobierania krwi, woreczki do chemioterapii oraz worki drenażowe wykorzystują zgrzewanie radiowe w celu zachowania sterylności i zapobiegania wyciekom. Produkty te często wymagają również portów lub innych zintegrowanych elementów, a zgrzewanie radiowe umożliwia ich integrację podczas produkcji urządzeń, zapewniając jednocześnie sterylne i szczelne połączenia. Zastosowania te wymagają nie tylko wytrzymałości, ale także całkowicie hermetycznego uszczelnienia — zapobiegającego przenikaniu zarówno cieczy, jak i oparów.
Urządzenia nadmuchiwane i oparte na ciśnieniu
Mankiety do pomiaru ciśnienia krwi, opaski uciskowe i odzież uciskowa muszą wytrzymywać wielokrotne cykle napełniania. Szwy zgrzewane radiowo równomiernie rozkładają naprężenia wzdłuż połączenia, zapobiegając jego uszkodzeniu w miarę upływu czasu.
Produkty chirurgiczne i do przygotowania pola operacyjnego
Obłożenia chirurgiczne i opakowania sterylne wymagają czystych, wolnych od cząstek szwów. Zgrzewanie radiowe pozwala uzyskać gładkie, zgrzane powierzchnie bez wprowadzania włókien ani pozostałości, a termoplastyczny poliuretan jest powszechnie stosowanym materiałem w opakowaniach sterylnych i zastosowaniach barierowych ze względu na swoją trwałość i biokompatybilność.
Produkty do pielęgnacji stomii i ran
Worki stomijne i worki do drenażu ran muszą łączyć w sobie szczelność z komfortem pacjenta. Zgrzewanie radiowe zapewnia zarówno trwałość, jak i gładką powierzchnię styku.
Kompatybilność materiałów: co można, a czego nie można zgrzewać za pomocą fal radiowych
Zgrzewanie radiowe, zwane również zgrzewaniem dielektrycznym lub zgrzewaniem RF, jest procesem zależnym od rodzaju materiału, który znajduje zastosowanie w przypadku termoplastów polarnych— materiałów reagujących na pola elektromagnetyczne.
Materiały, z którymi można stosować
- PVC (polichlorek winylu): Najczęściej stosowany w workach na krew i woreczkach do infuzji
- Poliuretan (PU/TPU): Stosowany w zastosowaniach związanych z ciśnieniem oraz mających kontakt ze skórą
- EVA (etylen-octan winylu): Alternatywa dla PVC w niektórych zastosowaniach
- Tkaniny powlekane TPU: Stosowane w urządzeniach nadmuchiwanych i ortopedycznych
Materiały niekompatybilne
- Polipropylen (PP)
- Polietylen (PE)
- Polistyren (PS)
Tworzywa te są niepolarne, dlatego w niektórych przypadkach nadal konieczne jest stosowanie alternatywnych metod łączenia, takich jak zgrzewanie ultradźwiękowe lub termiczne, przy czym PP i PS nie należą do standardowych materiałów nadających się do zgrzewania radiowego.
W jaki sposób zgrzewanie radiowe pozwala uzyskać hermetyczne uszczelnienie
Proces zgrzewania radiowego składa się z czterech kluczowych etapów, odzwierciedlających techniki zgrzewania radiowego stosowane w tej technologii w celu tworzenia hermetycznych połączeń:
1. Ułożenie materiału
Materiały umieszcza się pomiędzy elektrodami, a konstrukcja matrycy określa kształt i strukturę spoiny, natomiast narzędzie spawalnicze ustala ostateczną geometrię spoiny i umożliwia uzyskanie unikalnych kształtów.
2. Zastosowanie energii o częstotliwości radiowej
Specjalistyczna spawarka wykorzystuje energię o częstotliwości radiowej w postaci fal o wysokiej częstotliwości, wytwarzając pole elektromagnetyczne o wysokiej częstotliwości, które ogrzewa powierzchnie z tworzywa sztucznego od wewnątrz, a nie poprzez ciepło zewnętrzne; urządzenie to musi wytworzyć wystarczającą ilość ciepła, aby zapewnić prawidłowe zgrzanie.
3. Ciśnienie i tworzenie się wiązań
Kontrolowane ciśnienie zapewnia prawidłowe połączenie cząsteczek; po podgrzaniu zastosowanie ciśnienia pomaga uzyskać dobre zgrzewanie z szczelnymi połączeniami. Zbyt duże lub zbyt małe ciśnienie wpływa na jakość uszczelnienia.
4. Chłodzenie i krzepnięcie
Podczas schładzania utrzymywane jest ciśnienie, co pozwala utrwalić połączenie i zapewnić jego wytrzymałość, przyczyniając się do uzyskania spoiny, która może być wytrzymalsza niż sam materiał wyjściowy.
Co tak naprawdę oznacza termin „hermetyczny”
Hermetyczne uszczelnienie zapobiega przedostawaniu się jakichkolwiek gazów lub cieczy przez spoinę w rzeczywistych warunkach eksploatacji. Dotyczy to zarówno przechowywania, transportu, jak i wielokrotnego użytkowania. Spawanie radiowe pozwala to osiągnąć poprzez zgrzanie całego przekroju poprzecznego spoiny — a nie tylko jej powierzchni.
Na co należy zwrócić uwagę przy wyborze urządzeń do zgrzewania radiowego przeznaczonych do zastosowań w służbie zdrowia
Kontrola parametrów i powtarzalność
Stała jakość spoin zależy od precyzyjnej kontroli mocy, czasu i chłodzenia. Urządzenia wyposażone w funkcję automatycznego dostrajania zapewniają powtarzalność wyników w trakcie poszczególnych serii produkcyjnych.
Zabezpieczenie przed łukiem elektrycznym i przeciążeniem
Zaawansowane systemy wykrywają i zapobiegają powstawaniu łuku elektrycznego, chroniąc zarówno materiał, jak i oprzyrządowanie przed uszkodzeniem.
Elastyczność narzędziowa
Systemy szybkiej wymiany matryc umożliwiają producentom sprawne przechodzenie między różnymi produktami, co pozwala na obsługę wielu pozycji asortymentowych.
Możliwość obróbki skomplikowanych geometrii
Rozwiązania takie jak FREEWeld sprawiają, że technologia ta pozwala na spawanie nieregularnych kształtów, skomplikowanych geometrii i innych nietypowych form bez konieczności stosowania płaskich powierzchni podkładowych, nawet w produkcji seryjnej.
Integracja systemów na zamówienie
W przypadku zastosowań specjalistycznych możliwe jest zaprojektowanie niestandardowych systemów RF dostosowanych do wymagań dotyczących materiałów, wielkości produkcji oraz konstrukcji produktów.
Spawanie RF a inne metody łączenia: wybór odpowiedniego rozwiązania
Zgrzewanie radiowe sprawdza się szczególnie w zastosowaniach wymagających hermetycznych połączeń i wysokiej niezawodności, a technologia zgrzewania radiowego jest wyjątkowo skuteczna w masowej produkcji wyrobów medycznych, które wymagają niezawodnych połączeń. Chociaż inne metody mają swoje zastosowanie, żadna z nich nie dorównuje zgrzewaniu radiowemu w przypadku wyrobów medycznych mających kontakt z płynami.
W jaki sposób Miller Weldmaster producentów z branży opieki zdrowotnej
Miller Weldmaster wieloletnie doświadczenie w projektowaniu systemów zgrzewania radiowego dla branż, w których integralność zgrzewu ma kluczowe znaczenie. Jej najnowocześniejszy sprzęt do zgrzewania radiowego przeznaczony do zastosowań w służbie zdrowia został zaprojektowany z myślą o precyzji, powtarzalności i skalowalności.

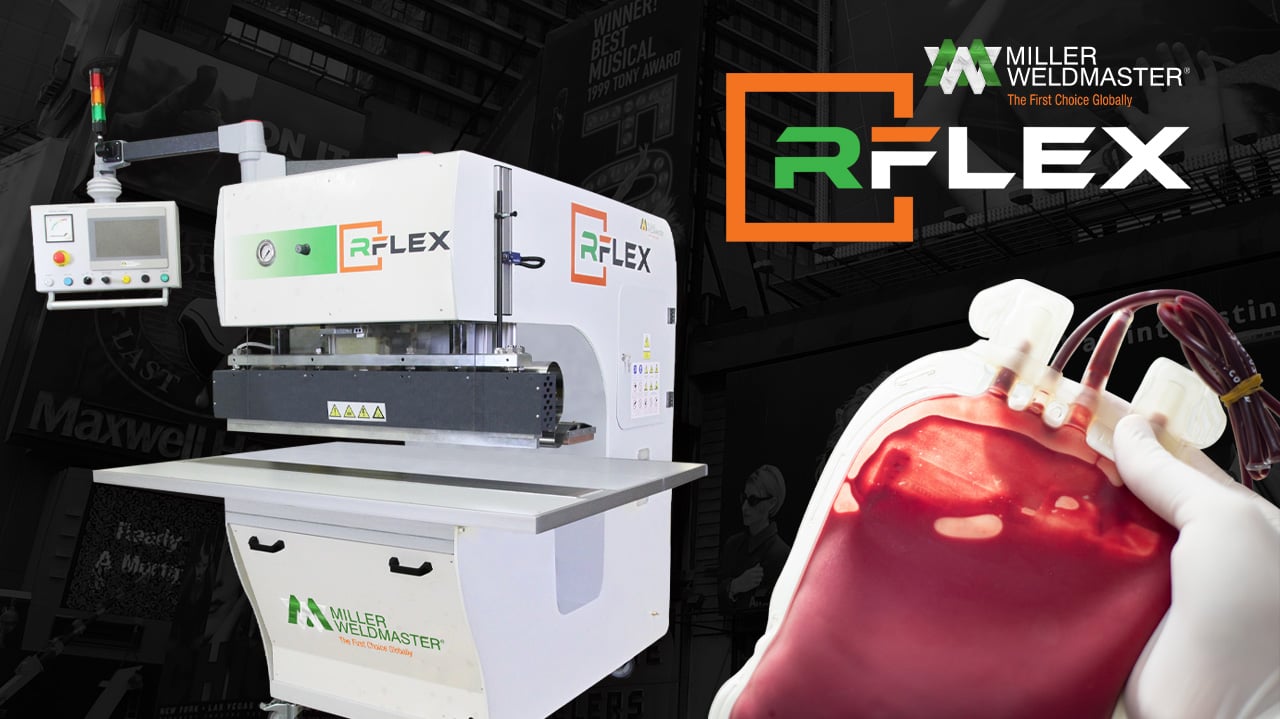

Na przykład RFlex zapewnia:
- Stała moc wyjściowa z funkcją automatycznego dostrajania
- Zaawansowana ochrona przed łukiem elektrycznym zapewniająca nienaruszalność produktu
- Programowalne receptury spawania do różnych zastosowań
- Systemy szybkiej wymiany matryc zapewniające wydajną produkcję
- Elastyczność w przypadku złożonych geometrii produktów
Dzięki tym właściwościom stanowi to niezawodne rozwiązanie dla producentów wyrobów medycznych, które wymagają hermetycznych i trwałych uszczelnień.
Często zadawane pytania
Do czego wykorzystuje się zgrzewanie radiowe w służbie zdrowia?
Zgrzewanie radiowe stosuje się do tworzenia hermetycznych uszczelnień w takich produktach, jak worki na krew, woreczki do infuzji, mankiety ciśnieniowe oraz obłożenia chirurgiczne.
Jakie materiały można zgrzewać metodą RF?
Powszechnie stosuje się PVC, PU/TPU, EVA oraz tkaniny powlekane TPU. Materiały niepolarne, takie jak PE i PP, nie są kompatybilne.
Dlaczego hermetyczne uszczelnienie jest ważne?
Uszczelnienia hermetyczne zapobiegają wyciekom płynów, utracie powietrza oraz zanieczyszczeniom — co ma kluczowe znaczenie dla bezpieczeństwa pacjentów i wydajności produktu.
Czy spawanie RF wymaga stosowania klejów?
Nie. Spawanie RF łączy materiały bez użycia klejów, rozpuszczalników ani nici.
Jak szybko przebiega proces zgrzewania radiowego?
Typowe cykle spawania trwają od 4 do 12 sekund, a fale o częstotliwości radiowej dodatkowo skracają czas trwania cyklu oraz czas chłodzenia, co sprawia, że technologia ta jest wydajna w produkcji wielkoseryjnej.
Wnioski
Zgrzewanie radiowe odgrywa kluczową rolę we współczesnej produkcji wyrobów medycznych, umożliwiając wytwarzanie niezawodnych, hermetycznie zamkniętych produktów. Dzięki zdolności do tworzenia mocnych, wolnych od zanieczyszczeń połączeń jest ono preferowanym rozwiązaniem w zastosowaniach medycznych związanych z kontaktem z płynami oraz opartych na ciśnieniu.
Dla producentów pragnących poprawić jakość produktów, zmniejszyć ryzyko awarii oraz usprawnić produkcję zgrzewanie radiowe stanowi sprawdzone i skalowalne rozwiązanie.
